Konfigurasi Web Server Pada Cisco Packet Tracer

-

Konfigurasi Web Server Pada Cisco Packet Tracer

Server atau Web server adalah sebuah software yang memberikan layanan berbasis data dan berfungsi menerima permintaan dari HTTP atau HTTPS pada klien yang dikenal dan biasanya kita kenal dengan nama web browser (Mozilla Firefox, Google Chrome) dan untuk mengirimkan kembali yang hasilnya dalam bentuk beberapa halaman web dan pada umumnya akan berbentuk dokumen HTML. ungsi utama Server atau Web server adalah untuk melakukan atau akan mentransfer berkas permintaan pengguna melalui protokol komunikasi yang telah ditentukan sedemikian rupa. halaman web yang diminta terdiri dari berkas teks, video, gambar, file dan banyak lagi. pemanfaatan web server berfungsi untuk mentransfer seluruh aspek pemberkasan dalam sebuah halaman web termasuk yang di dalam berupa teks, video, gambar dan banyak lagi. Berikut adalah langkah-langkah membuat konfigurasi web server pada Cisco Packet Tracer :
1.   Buka aplikasi cisco packet tracer. Saya menggunakan aplikasi cisco packet tracer 6.2 student version.
2.  Desain tampilan dengan 1 switch, 1 server dan 3 PC/Client. Caranya dengan menarik ikon-ikon tersebut ke lembar kerja. Server dan PC/Client terletak pada bagian End Devices.
3.  Hubungkan PC/Client ke server dengan cara memilih Connection, gunakan yang auto connect(ikon petir) agar lebih mudah.
4.  Selanjutnya atur IP Address pada Server dengan cara klik pada server, pilih tab dekstop, pilih IP Configuration. Pada server atur IP menjadi 192.168.1.2/24 dan Subnet Mask 255.255.255.0.

5.  Selanjutnya atur IP Address pada masing-masing PC/Client dengan cara klik pada PC, pilih tab dekstop, pilih IP Configuration. Pada server atur IP seperti gambar dibawah ini.

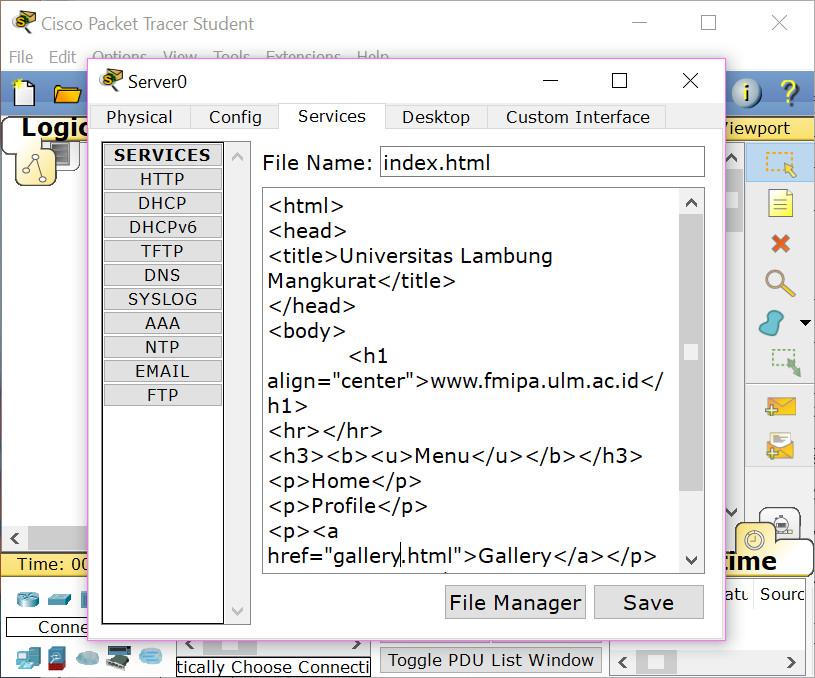

6.  Selanjutnya akan mengatur HTTP Pada Server. Caranya klik server, pilih tab services pilih tombol HTTP. Pilih on pada HTTP dan HTTPS. Setelah itu buat halaman html dengan dua file yaitu index.html dan gallery.html. Setelah itu masukkan source code seperti gambar dibawah, jika sudah pilih save, untuk kembali ke HTTP pilih file manager.
7.  Setelah itu, klik pada PC. Pilih tab desktop, pilih web browser. Pada URL masukkan ip address web yaitu 192.168.1.1, kemudian pilih go. Maka akan tampil halaman seperti gambar dibawah ini.
8.  Berikut adalah hasil dari jaringan web server yang telah dibuat.
